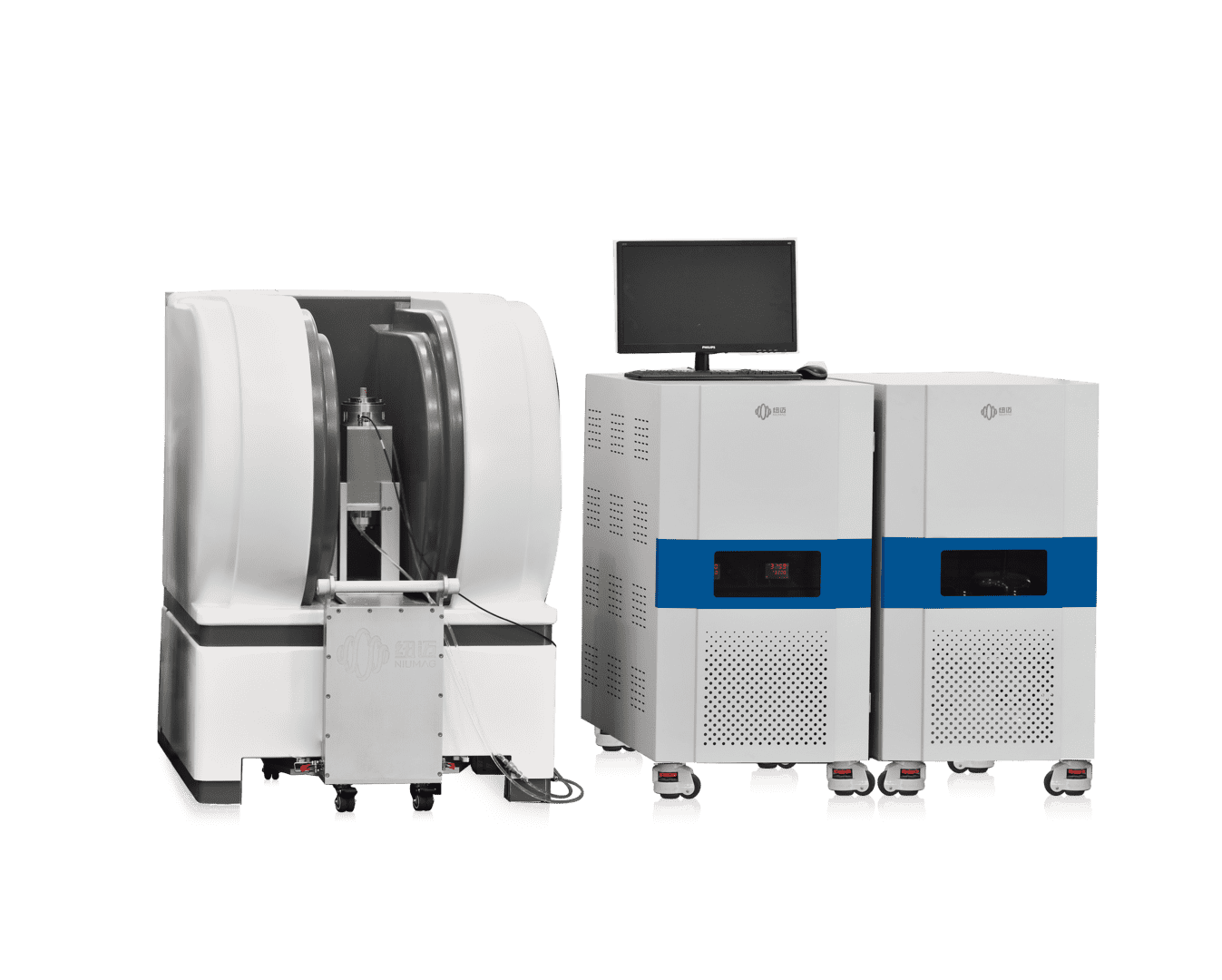

大口径核磁共振成像分析仪MacroMR系列

宏观样品

微观特征

统计表达

多场耦合

原位在线

快速无损

检测毫米级别到分米级别的样品

检测样品分子级别运动特性

表达检测区域内样品所有氢质子信号

实现了温度场、压力场、化学场等多场耦合

通过控温、控压相关模块，实时监测

在不破坏样品的情况下，实现秒级与分钟级的快速检测

基本参数

产品型号：MacroMR12-150H-I

MacroMR12-150H-HTHP(40Mpa-PMMR)

MacroMR12-110H-I

磁场强度：0.3T±0.03T

磁体均匀度：≤50ppm

磁体形状：C型开放式

进样方向：横向/纵向

产品特点

1. C型空间，进样轻松无压力

专为大样品设计，适应直径1-4英寸的岩心样品

2. 高精度恒温探头，先进梯度系统

数据采集稳定可靠，实现更多功能，更好的成像效果

3. 种类丰富的附件扩展

多规格岩心夹持器和样品腔
实现各种真实环境（温度、压力、流体、气体等）的模拟

产品功能

T₁/T₂弛豫谱测定，T₁/T₂/质子密度加权像
温度、压力、流体场的施加（需要附件支持）

产品应用

1.储层物性分析

孔隙度/孔径分布
含油/含水饱和度
可动/束缚流体饱和度
渗透率
润湿性评价/分层含水率

2. 油气藏开发评价

压裂过程裂缝发育定量测试分析
酸化过程孔隙发育在线分析
聚合物驱、化学驱替在线测试分析
油水两相高温高压可视化驱替实验分析及评价
负载（围压/水压）条件下微观孔渗参数分析
三轴压缩损伤分析
渗吸过程及特性分析

3.非常规能源

页岩气/煤层气等温吸附解吸
CO₂竞争性吸附实验
天然气水合物生成/分解
气水两相动态驱替分析
超临界CO₂ 压裂/置换瓦斯

大口径低场核磁共振成像分析仪

发表文献 :

Lu Y , Wang L , Ge Z , et al. Fracture and pore structure dynamic evolution of coals during hydraulic fracturing[J]. Fuel,2020, 259:116272.1

Gan Q , et al. Effects of heating temperature on pore structure evolution of briquette coals[J]. Fuel, 2021, 296(2):120651.

Bing W A , et al. Adsorptive behaviors of supercritical CO2 in tight porous media and triggered chemical reactions with rock minerals during CO2-EOR and -sequestration[J]. Chemical Engineering Journal, 381(C):122577-122577.

Feng Wang; Yanbin Yao; Zhiang Wen,et,al. Effect of water occurrences on methane adsorption capacity of coal: A comparisonbetween bituminous coal and anthracite coal. Fuel, 2019, 266-285

Chaohui L , Zhengfu N , Mingqiang C , et al. Experimental study of boundary condition effects on spontaneous imbibitionin tight sandstones[J]. Fuel, 2019, 235:374-383.

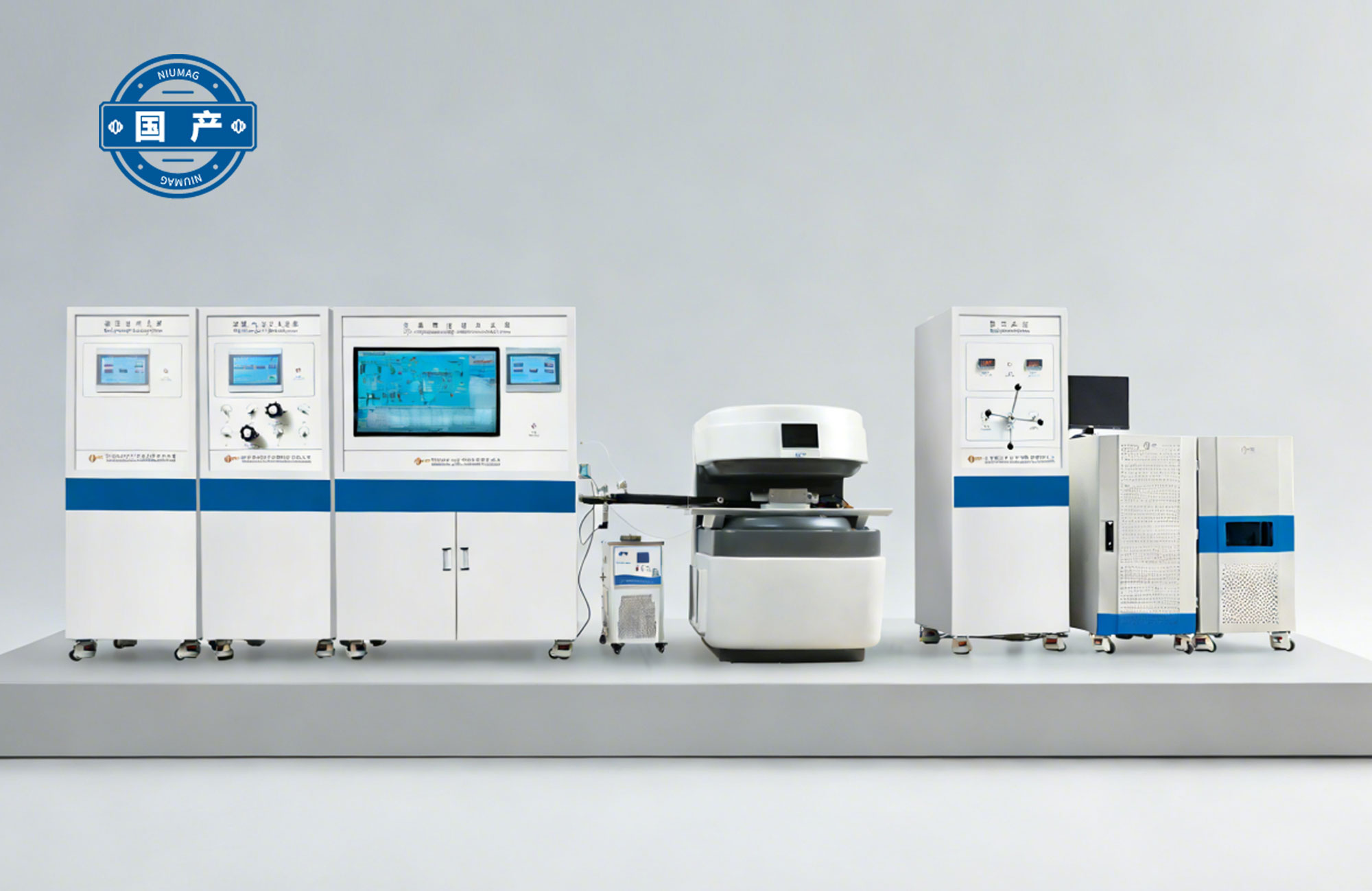

伪三轴模块

T1/T2驰豫谱测定、T1/T2/质子密度加权像

分层T2谱、分层信号量温度压力、流体场、应力场的施加（需要附件支持）

不同围压轴压下岩石内部水分分布的变化

低温高压模块

低至-30℃的低温稳定环境

数据准确 -更适于水合物的微小信号变化

高温高压模块

模块化设计的各种附件

用于变温高压模拟高精度恒温探头

更稳定的数据采集

高温高压气体专用模块
